產品介紹 SMBJ瞬態電壓抑制二極體（中電壓組）

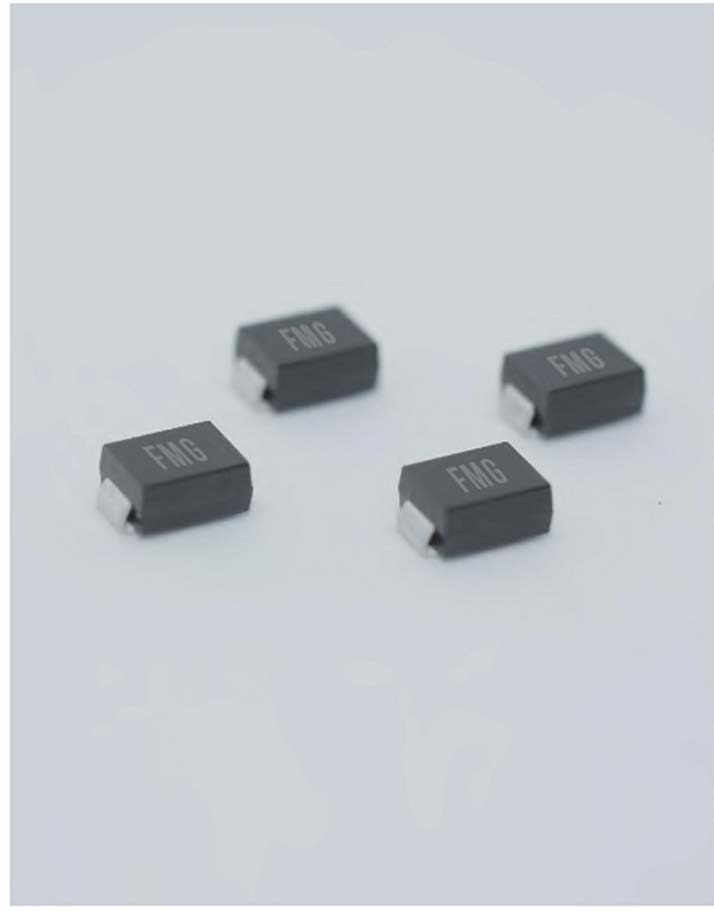

SMBJ瞬態電壓抑制二極體（中電壓組）

產品說明

SMBJ 系列瞬態電壓抑制二極體（中電壓組） 屬於 600W 功率等級的 TVS 二極體，專為中電壓範圍的電路防護設計，能有效吸收雷擊、靜電放電 (ESD)、電源突波等瞬態能量，保護工業控制與電源模組。

分享：

產品詳情
規格說明
＊峰值脈衝功率：600 W (10/1000 μs 波形)
＊快速響應：奈秒級反應速度，能即時抑制瞬態過電壓
＊優異的箝位能力：低箝位電壓，保護敏感元件
＊低漏電流：典型值 <1 μA (在 VRWM 以上)
＊低增量浪湧電阻：提升保護效率

Part
Number 		Device
Marking Code 		Reverse
Stand-Off
Voltage
VRWM(V) 		Breakdown
Voltage
VBR(V) @IT 		Test
Current
IT (mA) 		Maximum
Clamping
Voltage
VC(V)@IPP		 Maximum
Peak Pulse
Current IPP
(A) 		Maximum
Reverse
Leakage
IR@ VRWM (μA)
Uni-Polar Bi-Polar Uni Bi Min Max
SMBJ22A SMBJ22CA LX BX 22.0 24.40 26.90 1 35.5 16.9 1.0
SMBJ24A SMBJ24CA LZ BZ 24.0 26.70 29.50 38.9 15.5
SMBJ26A SMBJ26CA ME CE 26.0 28.90 31.90 42.1 14.3
SMBJ28A SMBJ28CA MG CG 28.0 31.10 34.40 45.4 13.3
SMBJ30A SMBJ30CA MK CK 30.0 33.30 36.80 48.4 12.4
SMBJ33A SMBJ33CA MM CM 33.0 36.70 40.60 53.3 11.3
SMBJ36A SMBJ36CA MP CP 36.0 40.00 44.20 58.1 10.4
SMBJ40A SMBJ40CA MR CR 40.0 44.40 49.10 64.5 9.3
SMBJ43A SMBJ43CA MT CT 43.0 47.80 52.80 69.4 8.7
SMBJ45A SMBJ45CA MV CV 45.0 50.00 55.30 72.7 8.3
SMBJ48A SMBJ48CA MX CX 48.0 53.30 58.90 77.4 7.8
SMBJ51A SMBJ51CA MZ CZ 51.0 56.70 62.70 82.4 7.3
SMBJ54A SMBJ54CA NE DE 54.0 60.00 66.30 87.1 6.9
SMBJ58A SMBJ58CA NG DG 58.0 64.40 71.20 93.6 6.5
SMBJ60A SMBJ60CA NK DK 60.0 66.70 73.70 96.8 6.2
SMBJ64A SMBJ64CA NM DM 64.0 71.10 78.60 103.0 5.9
SMBJ70A SMBJ70CA NP DP 70.0 77.80 86.00 113.0 5.3
聯絡方式 : 如有任何疑問，歡迎透過 LINE:jhih2649 與我們聯繫
