產品介紹 SMBJ瞬態電壓抑制二極體（低電壓組）

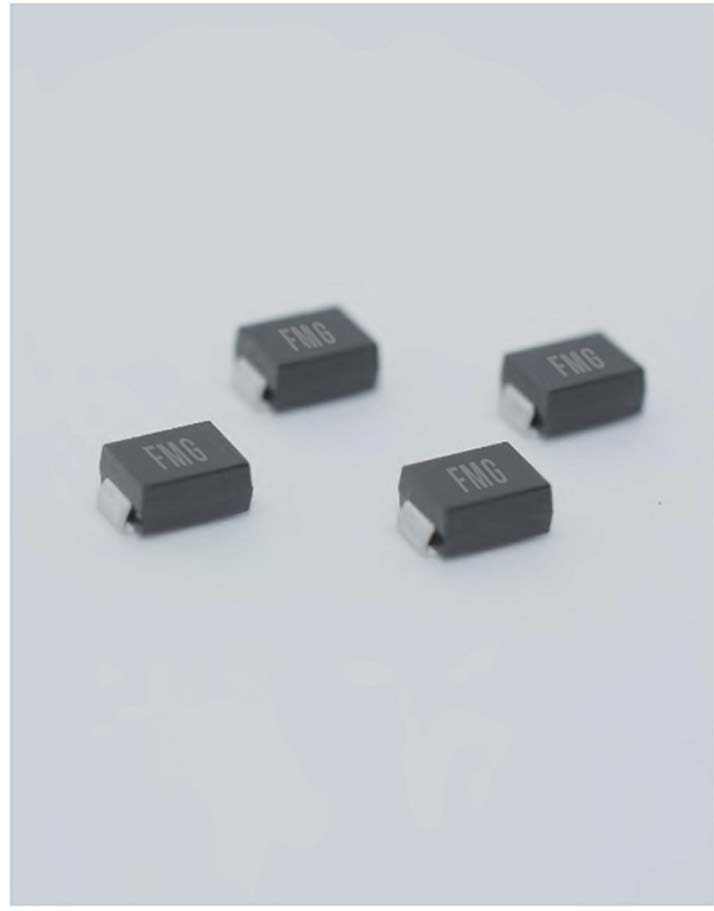

SMBJ瞬態電壓抑制二極體（低電壓組）

產品說明

SMBJ 系列瞬態電壓抑制二極體（低電壓組） 屬於 600W 功率等級的 TVS 二極體，專為低電壓電路提供高可靠度的瞬態防護，能有效吸收雷擊、靜電放電 (ESD)、電源突波等瞬態能量。

分享：

產品詳情
規格說明
＊峰值脈衝功率：600 W (10/1000 μs 波形)
＊快速響應：奈秒級反應速度，能即時抑制瞬態過電壓
＊優異的箝位能力：低箝位電壓，保護敏感元件
＊低漏電流：典型值 <1 μA (在 VRWM 以上)
＊低增量浪湧電阻：提升保護效率

Part
Number 		Device
Marking Code 		Reverse
Stand-Off
Voltage
VRWM(V) 		Breakdown
Voltage
VBR(V) @IT 		Test
Current
IT (mA) 		Maximum
Clamping
Voltage
VC(V)@IPP		 Maximum
Peak Pulse
Current IPP
(A) 		Maximum
Reverse
Leakage
IR@ VRWM (μA)
Uni-Polar Bi-Polar Uni Bi Min Max
SMBJ5.0A SMBJ5.0CA KE AE 5.0 6.40 7.00 10 9.2 65.3 800.0
SMBJ6.0A SMBJ6.0CA KG AG 6.0 6.67 7.37 10.3 58.3 800.0
SMBJ6.5A SMBJ6.5CA KK AK 6.5 7.22 7.98 11.2 53.6 500.0
SMBJ7.0A SMBJ7.0CA KM AM 7.0 7.78 8.60 12.0 50.0 200.0
SMBJ7.5A SMBJ7.5CA KP AP 7.5 8.33 9.21 1 12.9 46.6 100.0
SMBJ8.0A SMBJ8.0CA KR AR 8.0 8.89 9.83 13.6 44.2 50.0
SMBJ8.5A SMBJ8.5CA KT AT 8.5 9.44 10.40 14.4 41.7 20.0
SMBJ9.0A SMBJ9.0CA KV AV 9.0 10.00 11.10 15.4 39.0 10.0
SMBJ10A SMBJ10CA KX AX 10.0 11.10 12.30 17.0 35.3 5.0
SMBJ11A SMBJ11CA KZ AZ 11.0 12.20 13.50 18.2 33.0 1.0
SMBJ12A SMBJ12CA LE BE 12.0 13.30 14.70 19.9 30.2
SMBJ13A SMBJ13CA LG BG 13.0 14.40 15.90 21.5 28.0
SMBJ14A SMBJ14CA LK BK 14.0 15.60 17.20 23.2 25.9
SMBJ15A SMBJ15CA LM BM 15.0 16.70 18.50 24.4 24.6
SMBJ16A SMBJ16CA LP BP 16.0 17.80 19.70 26.0 23.1
SMBJ17A SMBJ17CA LR BR 17.0 18.90 20.90 27.6 21.8
SMBJ18A SMBJ18CA LT BT 18.0 20.00 22.10 29.2 20.6
SMBJ20A SMBJ20CA LV BV 20.0 22.20 24.50 32.4 18.6
聯絡方式 : 如有任何疑問，歡迎透過 LINE:jhih2649 與我們聯繫
