產品介紹 SMAJ瞬態電壓抑制二極體（中電壓組）

CATALOG TYPE

產品分類

所有產品

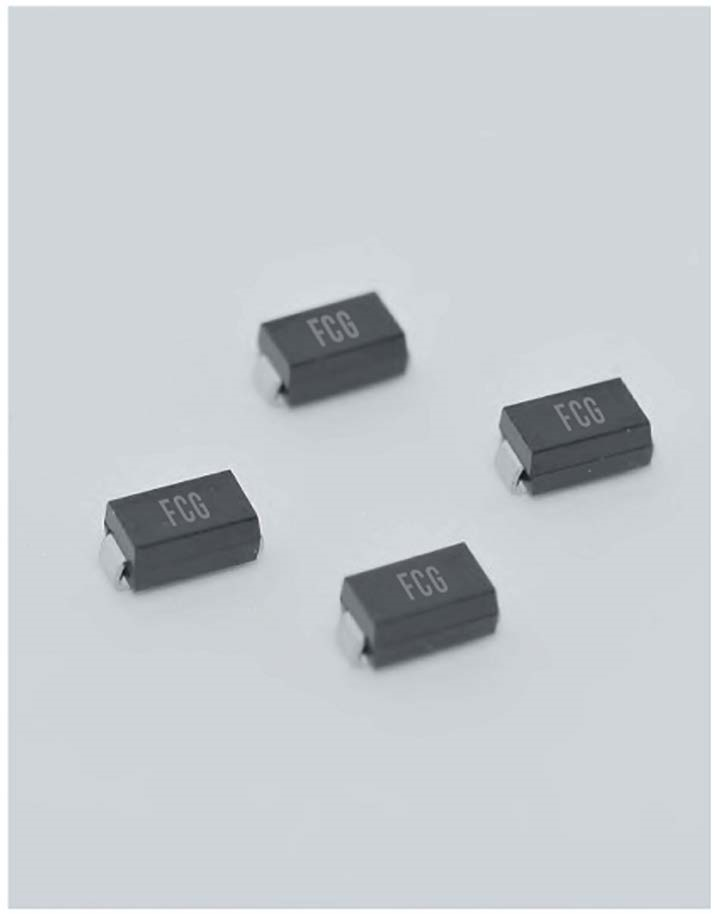

SMAJ瞬態電壓抑制二極體（中電壓組）

產品說明

SMAJ 系列瞬態電壓抑制二極體（中電壓組）屬於 400W 功率等級的 TVS 二極體，專為中電壓範圍的電路防護設計，能有效吸收雷擊、靜電放電 (ESD)、電源突波等瞬態能量，保護工業控制與電源模組。

產品詳情

規格說明

＊浪湧承受能力：400 W 峰值脈衝功率 (10/1000 μs 波形)
＊快速響應：奈秒級反應速度，能即時抑制瞬態過電壓
＊優異的箝位能力：低箝位電壓，保護敏感元件
＊低漏電流：降低能耗，延長壽命
＊低增量浪湧電阻：提升保護效率

Part Number		Device Marking Code		Reverse Stand-Off Voltage VRWM(V)	Breakdown Voltage VBR(V) @IT		Test Current IT (mA)	Maximum Clamping Voltage VC(V)@IPP	Maximum Peak Pulse Current IPP (A)	Maximum Reverse Leakage IR@ VRWM (μA)
Part Number		Device Marking Code			Breakdown Voltage VBR(V) @IT
Uni-Polar	Bi-Polar	Uni	Bi		Min	Max
SMAJ22A	SMAJ22CA	BX	XX	22.0	24.40	26.90	1	35.5	11.3	1
SMAJ24A	SMAJ24CA	BZ	XZ	24.0	26.70	29.50		38.9	10.3
SMAJ26A	SMAJ26CA	CE	YE	26.0	28.90	31.90		42.1	9.5
SMAJ28A	SMAJ28CA	CG	YG	28.0	31.10	34.40		45.4	8.8
SMAJ30A	SMAJ30CA	CK	YK	30.0	33.30	36.80		48.4	8.3
SMAJ33A	SMAJ33CA	CM	YM	33.0	36.70	40.60		53.3	7.5
SMAJ36A	SMAJ36CA	CP	YP	36.0	40.00	44.20		58.1	6.9
SMAJ40A	SMAJ40CA	CR	YR	40.0	44.40	49.10		64.5	6.2
SMAJ43A	SMAJ43CA	CT	YT	43.0	47.80	52.80		69.4	5.8
SMAJ45A	SMAJ45CA	CV	YV	45.0	50.00	55.30		72.7	5.5
SMAJ48A	SMAJ48CA	CX	YX	48.0	53.30	58.90		77.4	5.2
SMAJ51A	SMAJ51CA	CZ	YZ	51.0	56.70	62.70		82.4	4.9
SMAJ54A	SMAJ54CA	RE	ZE	54.0	60.00	66.30		87.1	4.6
SMAJ58A	SMAJ58CA	RG	ZG	58.0	64.40	71.20		93.6	4.3
SMAJ60A	SMAJ60CA	RK	ZK	60.0	66.70	73.70		96.8	4.1
SMAJ64A	SMAJ64CA	RM	ZM	64.0	71.10	78.60		103.0	3.9
SMAJ70A	SMAJ70CA	RP	ZP	70.0	77.80	86.00		113.0	3.5

聯絡方式 : 如有任何疑問，歡迎透過 LINE:jhih2649 與我們聯繫
