產品介紹 SMAJ瞬態電壓抑制二極體（低電壓組）

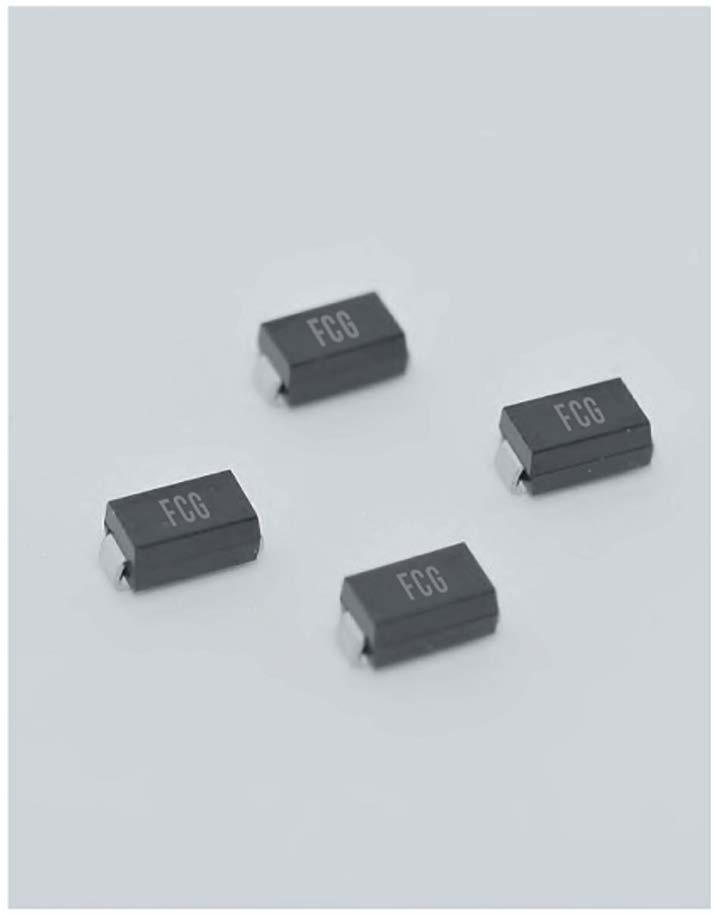

SMAJ瞬態電壓抑制二極體（低電壓組）

產品說明

SMAJ 系列瞬態電壓抑制二極體（低電壓組） 屬於 400W 功率等級的 TVS 二極體，專為低電壓電路提供高可靠度的瞬態防護，能有效吸收雷擊、靜電放電 (ESD)、電源突波等瞬態能量。

分享：

產品詳情
規格說明
＊浪湧承受能力：400 W 峰值脈衝功率 (10/1000 μs 波形)
＊快速響應：奈秒級反應速度，能即時抑制瞬態過電壓
＊優異的箝位能力：低箝位電壓，保護敏感元件
＊低漏電流：降低能耗，延長壽命
＊低增量浪湧電阻：提升保護效率

Part
Number 		Device
Marking Code 		Reverse
Stand-Off
Voltage
VRWM(V) 		Breakdown
Voltage
VBR(V) @IT 		Test
Current
IT (mA) 		Maximum
Clamping
Voltage
VC(V)@IPP		 Maximum
Peak Pulse
Current IPP
(A) 		Maximum
Reverse
Leakage
IR@ VRWM (μA)
Uni-Polar Bi-Polar Uni Bi Min Max
SMAJ5.0A SMAJ5.0CA AE WE 5.0 6.40 7.00 10 9.2 43.5 800
SMAJ6.0A SMAJ6.0CA AG WG 6.0 6.67 7.37 10.3 38.8 800
SMAJ6.5A SMAJ6.5CA AK WK 6.5 7.22 7.98 11.2 35.7 500
SMAJ7.0A SMAJ7.0CA AM WM 7.0 7.78 8.60 12.0 33.3 200
SMAJ7.5A SMAJ7.5CA AP WP 7.5 8.33 9.21 1 12.9 31.0 100
SMAJ8.0A SMAJ8.0CA AR WR 8.0 8.89 9.83 13.6 29.4 50
SMAJ8.5A SMAJ8.5CA AT WT 8.5 9.44 10.40 14.4 27.8 20
SMAJ9.0A SMAJ9.0CA AV WV 9.0 10.00 11.10 15.4 26.0 10
SMAJ10A SMAJ10CA AX WX 10.0 11.10 12.30 17.0 23.5 5
SMAJ11A SMAJ11CA AZ WZ 11.0 12.20 13.50 18.2 22.0 1
SMAJ12A SMAJ12CA BE XE 12.0 13.30 14.70 19.9 20.1
SMAJ13A SMAJ13CA BG XG 13.0 14.40 15.90 21.5 18.6
SMAJ14A SMAJ14CA BK XK 14.0 15.60 17.20 23.2 17.2
SMAJ15A SMAJ15CA BM XM 15.0 16.70 18.50 24.4 16.4
SMAJ16A SMAJ16CA BP XP 16.0 17.80 19.70 26.0 15.4
SMAJ17A SMAJ17CA BR XR 17.0 18.90 20.90 27.6 14.5
SMAJ18A SMAJ18CA BT XT 18.0 20.00 22.10 29.2 13.7
SMAJ20A SMAJ20CA BV XV 20.0 22.20 24.50 32.4 12.3
聯絡方式 : 如有任何疑問，歡迎透過 LINE:jhih2649 與我們聯繫
產品詳情
＊浪湧承受能力：400 W 峰值脈衝功率 (10/1000 μs 波形)
＊快速響應：奈秒級反應速度，能即時抑制瞬態過電壓
＊優異的箝位能力：低箝位電壓，保護敏感元件
＊低漏電流：降低能耗，延長壽命
＊低增量浪湧電阻：提升保護效率

規格說明
Part
Number 		Device
Marking Code 		Reverse
Stand-Off
Voltage
VRWM(V) 		Breakdown
Voltage
VBR(V) @IT 		Test
Current
IT (mA) 		Maximum
Clamping
Voltage
VC(V)@IPP		 Maximum
Peak Pulse
Current IPP
(A) 		Maximum
Reverse
Leakage
IR@ VRWM (μA)
Uni-Polar Bi-Polar Uni Bi Min Max
SMAJ5.0A SMAJ5.0CA AE WE 5.0 6.40 7.00 10 9.2 43.5 800
SMAJ6.0A SMAJ6.0CA AG WG 6.0 6.67 7.37 10.3 38.8 800
SMAJ6.5A SMAJ6.5CA AK WK 6.5 7.22 7.98 11.2 35.7 500
SMAJ7.0A SMAJ7.0CA AM WM 7.0 7.78 8.60 12.0 33.3 200
SMAJ7.5A SMAJ7.5CA AP WP 7.5 8.33 9.21 1 12.9 31.0 100
SMAJ8.0A SMAJ8.0CA AR WR 8.0 8.89 9.83 13.6 29.4 50
SMAJ8.5A SMAJ8.5CA AT WT 8.5 9.44 10.40 14.4 27.8 20
SMAJ9.0A SMAJ9.0CA AV WV 9.0 10.00 11.10 15.4 26.0 10
SMAJ10A SMAJ10CA AX WX 10.0 11.10 12.30 17.0 23.5 5
SMAJ11A SMAJ11CA AZ WZ 11.0 12.20 13.50 18.2 22.0 1
SMAJ12A SMAJ12CA BE XE 12.0 13.30 14.70 19.9 20.1
SMAJ13A SMAJ13CA BG XG 13.0 14.40 15.90 21.5 18.6
SMAJ14A SMAJ14CA BK XK 14.0 15.60 17.20 23.2 17.2
SMAJ15A SMAJ15CA BM XM 15.0 16.70 18.50 24.4 16.4
SMAJ16A SMAJ16CA BP XP 16.0 17.80 19.70 26.0 15.4
SMAJ17A SMAJ17CA BR XR 17.0 18.90 20.90 27.6 14.5
SMAJ18A SMAJ18CA BT XT 18.0 20.00 22.10 29.2 13.7
SMAJ20A SMAJ20CA BV XV 20.0 22.20 24.50 32.4 12.3
聯絡方式 : 如有任何疑問，歡迎透過 LINE:jhih2649 與我們聯繫
