產品介紹 SMA6J瞬態電壓抑制二極體（中電壓組）

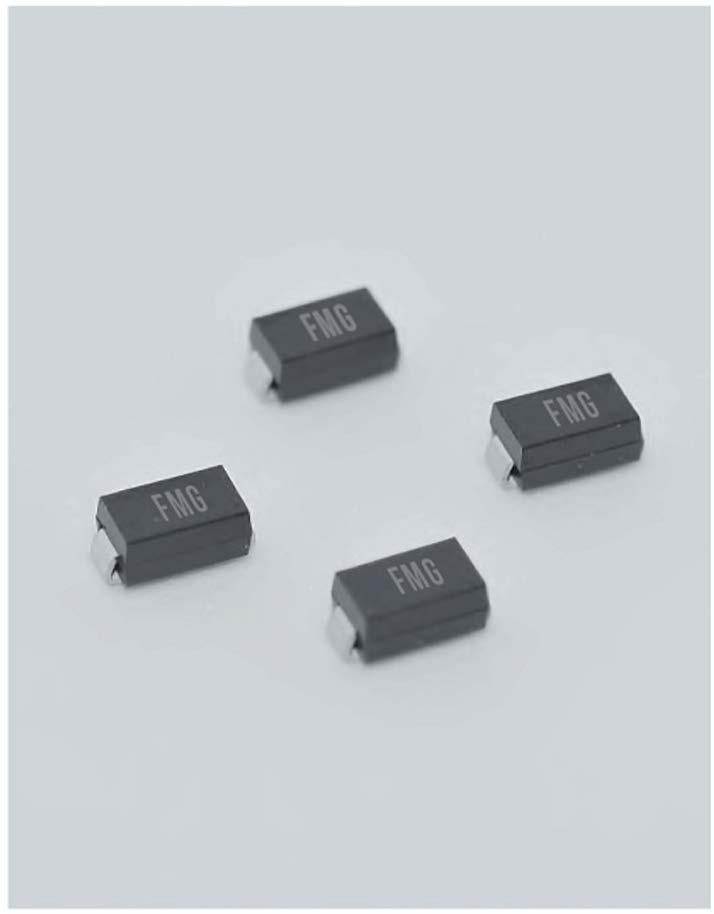

SMA6J瞬態電壓抑制二極體（中電壓組）

產品說明

SMA6J 系列瞬態電壓抑制二極體（中電壓組） 是針對中等電壓範圍的電路保護而設計，能有效吸收雷擊、靜電放電 (ESD)、電源突波等瞬態能量，保護敏感元件不受損害。

分享：

產品詳情
規格說明
＊峰值脈衝功率：600 W (10/1000 μs 波形)
＊工作峰值反向電壓 (VRWM)：5 V ~ 58 V，涵蓋低壓到中高壓應用
＊快速響應：小於 1.0 皮秒，能即時抑制瞬態過電壓
＊低漏電流：在 VRWM ≥ 11V 時，反向電流 < 1 Μa
＊優異的箝位能力：能有效限制過電壓，保護敏感元件

Part
Number 		Device
Marking Code 		Reverse
Stand-Off
Voltage
VRWM(V) 		Breakdown
Voltage
VBR(V) @IT 		Test
Current
IT (mA) 		Maximum
Clamping
Voltage
VC(V)@IPP		 Maximum
Peak Pulse
Current IPP
(A) 		Maximum
Reverse
Leakage
IR@ VRWM (μA)
Uni-Polar Bi-Polar Uni Bi Min Max
SMA6J16A SMA6J16CA LP UP 16.0 17.80 19.70 1 26.0 23.1 1
SMA6J17A SMA6J17CA LR UR 17.0 18.90 20.90 27.6 21.8
SMA6J18A SMA6J18CA LT UT 18.0 20.00 22.10 29.2 20.6
SMA6J20A SMA6J20CA LV UV 20.0 22.20 24.50 32.4 18.6
SMA6J22A SMA6J22CA LX UX 22.0 24.40 26.90 35.5 16.9
SMA6J24A SMA6J24CA LZ UZ 24.0 26.70 29.50 38.9 15.5
SMA6J26A SMA6J26CA ME WE 26.0 28.90 31.90 42.1 14.3
SMA6J28A SMA6J28CA MG WG 28.0 31.10 34.40 45.4 13.3
SMA6J30A SMA6J30CA MK WK 30.0 33.30 36.80 48.4 12.4
SMA6J33A SMA6J33CA MM WM 33.0 36.70 40.60 53.3 11.3
SMA6J36A SMA6J36CA MP WP 36.0 40.00 44.20 58.1 10.4
SMA6J40A SMA6J40CA MR WR 40.0 44.40 49.10 64.5 9.3
SMA6J43A SMA6J43CA MT WT 43.0 47.80 52.80 69.4 8.7
SMA6J45A SMA6J45CA MV WV 45.0 50.00 55.30 72.7 8.3
SMA6J48A SMA6J48CA MX WX 48.0 53.30 58.90 77.4 7.8 1.0
聯絡方式 : 如有任何疑問，歡迎透過 LINE:jhih2649 與我們聯繫
